出入口管理系统可建立在大楼结构化综合布线系统之上,运用先进的计算机网络技术,通信技术及非接触式卡片技术,并将其整合为一体,同时可建立在大楼得到安防系统上,为大楼的各项功能提供现代化手段,以提高管理质量和水平。
(1) 先进性
出入口控制系统的建设要立足于当今世界先进且有发展前途的技术,由此实现的系统能随着未来信息技术的发展而不断平滑升级。
(2) 实用性
出入口控制系统应充分体现内部管理的模式和特点,各应用系统的开发,应做到功能完善、使用方便、切合实际、运作高效。
(3) 安全性
系统采取服务器上安装防火墙软件、网络数据库备份。
采用工作站/服务器的体系结构,即使系统服务器出现故障,各站点仍能按单机操作方式工作,而不会使整个系统瘫痪。
系统采用严格的分级管理技术,管理人员分级按权限操作,有效地避免了非法越级操作。
控制器具备一定容量的数据存储能力,因此在总线出现问题,导致工作站与控制器之间无法实现实时通信时,控制器能够实现一定时间的脱机运行,保证系统数据的完整性和控制的安全性。
实时更新黑名单等多种有效措施,确保整个系统的安全性。
(4) 拓展性
系统在容量和功能上不仅能满足目前用户的需求,而且也易于扩展以保障用户今后的扩容和升级,如:系统可以灵活增设硬件设备,实现快速查询。
4. 系统功能描述
当用户进门时只需持卡靠近读卡器进行读卡对比,读卡器接到卡片信息后,门禁控制器首先判断该卡号是否合法。如合法则发出“滴”一声,绿灯点亮,同时开锁,并将该卡号、日期、时间等信息保存以供查询。否则门不打开,红灯亮,蜂鸣器发出“滴滴”两声。门禁系统主要功能有:
(1) 存储功能
控制器将读卡器传来的所有记录信息存储于EEPROM 中,并与事先设定的内部信息核查对比、整理加工、以作为查询或考勤的详细资料。
(2) 集中管理功能
工作站可建立用户资料库:用户1、用户2等,定期或实时采集每个门的进出资料,同时可按各用户进行汇总、查询、分类及打印等。控制器的各种参数均可通过门禁管理工作站设置。
(3) 权限管理功能
本系统可实现多级权限管理功能,发卡中心可设置每张卡的开门权限。
(4) 异常报警
当有人非法闯入、门锁被破坏等情况出现时,系统会发出报警信息传输到管理中心。
一、某大楼门禁考勤系统应用
一、概述
门禁系统可作为考勤管理,自动记录每个职工的上、下班时间。门禁系统的另一优点是可以随时增加或删除某一张卡,而不必担心某一卡丢失后会造成什么损失,以实现对办公大楼的有序管理。
二、需求分析
过去,出入大楼通道的管理是由保安、门锁和围墙来完成的。但是,人有疏忽的时候,钥匙会丢失、被盗和复制。智能大厦采用的是电子出入口控制系统,可以解决上述问题。在大楼的入口处、财务室、档案室、电梯等处可以安装出入口控制装置,采用个人识别技术,即给每个有权进入的人发一张个人识别卡,相当于一把钥匙,而这一把钥匙却可以打开不止一扇门。系统根据该卡授权情况,判断该卡持有人是否可以进出,如果可以,则系统自动开门,否则,将不开门。
根据大楼的情况,建议设置门禁系统,在各层的会议室、局领导办公室、财务室、档案室及信息中心等重要部门设置门禁系统,采用个人识别卡方式工作,即给每个有权进入的人发一张个人识别卡,相当于一把钥匙,而这一把钥匙却可以打开不止一扇门。系统根据该卡授权情况,判断该卡持有人是否可以进出,如果可以,则系统自动开门,否则,将不开门。门禁系统还可以作为考勤管理,自动记录每个职工的上、下班时间。门禁系统的另一优点是可以随时增加或删除某一张卡,而不必担心某一卡丢失后会造成什么损失,以实现对办公大楼的有序管理。
三、方案简述

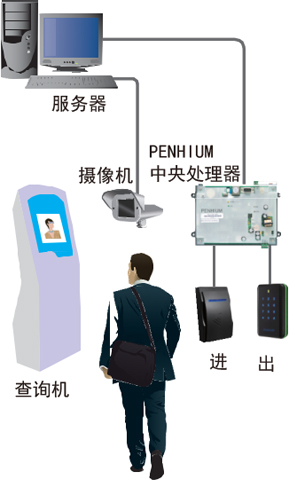

1. 门禁考勤系统组成
l 门控制器:是系统的主控部件,门禁考勤系统完成对卡的存储、识别、门锁的控制,出入流水的存储,信息的上报。
l 网络界面器:连接门控制和管理主机的设备。
l 管理主机:门禁考勤系统完成对数据的存储、门控制器的控制和系统的管理。
l 控制总线:整个系统的数据交换通过控制总线完成。
2. 门禁考勤系统的特点
1)门禁考勤系统中文界面
全中文界面,所有操作都有直观的提示,使用方便
2)参数设置
系统所有参数都可以直接从上位机设置
3)门状态监控
主窗口上的门状态图标可以实时反映门的状态
4)流水信息记录
所有的进出门事件,考勤事件,报警事件,均可在管理主机上直观地实时显示
5)统计查询
出入事件查询、统计和考勤事件查询、统计
6)写EEPROM,直接程序升级
从上位机可以直接写下位机程序,直接升级
7)人事管理
记录员工简历,员工的基本档案资料
8)权限设置
多级权限管理,多种不同功能的权限设置。使用安全、灵活
9)考勤管理
员工上、下班时,用ID(又可作为工作卡)进行考勤,每日的考勤记录会转变成电子文档转到计算机上,考勤软件会自动汇总和统计每一位职员的考勤情况,如迟到、早退、加班情况。
二、“一卡通”系统案例
一、概述
随着现代企业管理理论的普及深入,信息技术与管理更加紧密的结合,越来越多的企业青睐“一卡通”系统在企业综合管理上的应用。正式导入了INTCARD非接触IC卡“一卡通”系统,实施的内部事务管理。系统集中了身份认证、门禁控制、就餐及购物消费等,系统所有设备由上海奔恒电子科技有限公司提供。 自此,员工凭一张非接触IC卡,不仅可以作为工作证出入各办公场所,并可到食堂就餐或到超市购物。非接触IC卡“一卡通”系统在提高了公司的内部管理水平及工作效率的同时,为员工创造了一种轻松、高效、安全的工作环境。
二、需求分析
根据内部对身份验证、门禁控制、电子付费等需求,我们提供了一套完整的非接触IC卡“一卡通”系统,并达到先进、安全、可靠、实用的目的。具体需求如下:
1、门禁控制
(1)在内部重要场所安装门禁机,控制人员出入;
(2)控制中心对相关的卡授权,允许进入;
(3)各门禁机互相独立,控制中心应可以在任何情况下都可以打开门禁点;
(4)出入明细记录。
2、 消费管理
(1)具备电子钱包功能,不仅进行就餐还可作为现金付费,并可打印简单票据;
(2)现金充值;
(3)消费、充值的明细查询、报表统计;
(4)消费冲帐。
3、系统扩展
(1)预留“一卡通”其它功能扩展;
(2)为内部的ERP系统提供接口。
三、方案简述
1. 系统原则
(1)实用性:系统功能稳定、操作简单、人机界面友好。这是第一位的,也是系统设计的最终目的;
(2)可靠性:系统软硬件设施工作稳定可靠,应可以防止各种可能出现的故障性瘫痪,具备应急性的补救措施;
(3)安全性:系统应具备多层次的安全和保密机制,按数据的重要性设置多级密码口令;非接触IC卡内置加密算法,对不同的用户授予不同的使用权限,以确保系统运行安全可靠;
(4)开放性:体现在网络平台上的开放性上,实现“一次投入,多年受益”;
(5)易扩性:坚持模块化、标准化和开放性的程序设计思想,确保系统的易扩性,适应各种应用的需要;
(6)先进性:采用先进的LEGIC非接触IC卡技术及模块,保证了产品线的完整性、读写设备的工作可靠性;
(7)维护性:对于这样一个较庞大的系统来说,具备软、硬件的差错及故障诊断功能,对用户来说无疑是非常重要的。
2. 系统设计
本方案是在充分考虑了实际需求,结合本公司在非接触IC卡领域多年的研究、开发和应用经验,做出的一套技术领先、易扩展、低维护、综合考虑的系统。
1)技术选型
非接触IC卡采用目前世界上最流行的非接触IC卡技术之一—LEGIC技术,读写操作安全可靠;读写终端应用INTCARD Terminal,设备工作稳定;操作系统选用微软公司的Windows2000作为管理机平台,Windows2000 Server作为服务器平台;数据库系统选用微软公司的SQL Server 2000;计算模式为基于Client/Server的分布式计算。
2)网络拓扑结构
针对内部门禁点、消费点分散,且距离较远的实际情况,为便于充值及分级数据汇总,拟借助企业局域网(LAN),综合利用智能卡识别技术,计算机通讯及网络技术,按照各职能部门的应用功能,建立一套分布式“一卡通”计算机信息管理网络。
该系统采用树型网络结构,共分为三级:服务器、客户机、读写设备。子系统内部工作站与读写设备之间通过RS485总线交换数据,使各子系统的数据信息可以通过局域网集中到中央服务器上。网络通讯采用基于WinNT的TCP/IP协议。
3)“一卡通”管理系统概述
“一卡通”综合管理系统由发卡(含简单人事、发卡、挂失、补卡)子系统、消费管理子系统、门禁管理子系统组成。卡片容量为256节,有充分的扩展余地,卡片发行预先采用了记名式发卡,可从人事系统提取人事信息发卡,统一编码,统一管理。
数据库集中存放在中央服务器,各管理系统通过客户管理机登陆到中央服务器完成系统管理工作。
各子系统管理机可以分布在相应的职能部门,实行严格的权限管理,通过485屏蔽双绞线管理周边的门禁机和消费机,采集的数据通过局域网直接提交中央服务器。
应用系统管理采取分模块、分级、分区权限管理,同时使用管理卡进行管理员身份认证。
4)发卡子系统
本系统具备证卡制作、发卡管理和数据库管理等功能。
根据人事部的员工档案,开始卡片初始化并登记人员资料。
提供人事信息的维护、卡片的发放、挂失、续卡、补卡、数据查询和黑名单管理等功能。
提供人事管理系统的数据交换接口,允许从这些外部系统导入发卡人员基础信息,便于记名发卡。
维护和管理各子系统的运行情况,提供数据库热备用。
5)消费管理子系统
本子系统安装在食堂、餐厅及超市,员工持卡就餐或购物。员工就餐时,根据个人需要点叫菜项,售餐机将自动累计饭菜金额,或按标准餐收费。软件中可以灵活的设置菜谱及各种主食。卡上余额不够正常消费时,会出现报警提示。此时,可到现金收费窗口就餐。
就餐或购物时,系统可处理贵宾卡、优惠卡、记帐卡等不同方式的优惠。记帐卡具有主、付卡管理功能。付卡本身没有钱额,可以同主卡共享同一帐户的钱额,消费记录自动存储在主卡帐号下。
本子系统包括帐务管理和POS机管理两大模块。帐务管理负责卡的消费帐务信息管理,比如充值、补贴发放、消费汇总等。POS机管理模块负责分片管理POS机,设置消费模式,下载黑名单,采集消费数据、统计营业部门的销售报表。
本子系统由POS机、充值器、RS485通讯模块、管理计算机及消费管理软件组成。
6)门禁子系统
本子系统安装内部的重要出入口,持卡人凭卡在指定时段内进出指定区域。系统提供详实的门禁记录报表,增强了重点区域的安全防范水平。
持卡人在进门时,通过识别卡证实有效身份后,开锁准入并记录事件,进入后闭门器自动闭门,否则报警提示。出门时,采用读卡或出门按钮控制两种方式。按员工的工作部门、工作岗位以及承担责任设定进出区域的权限,实现了授权人员在指定时间进入指定区域。
如果采用暴力手段开锁或无效读卡超过预定次数,系统会自动报警,门禁报警与消防、防盗、电磁监控报警等联动。
本子系统由门禁机、RS485通讯模块、管理计算机及门禁控制软件组成。系统具备自动存储交易记录、下载黑名单、数据的统计、查询及报表打印等功能。系统工作于脱网方式。
系统功能描述:
(1)系统信息:构建门禁系统相关信息,包括时区的种类、控制区域的划分及设定、假期、警报联动种类及相关参数设定;
(2)门禁管理:从发卡中心提取有关会员卡、客人卡、临时卡记录,进行时区、可进入的区域、有效期定义以及挂失、解挂、撤户处理;
(3)门控器登录:按照系统建立的物理拓朴图设定各门控器的通讯口、地址号等;
(4)实时监控:用于对各个安全门的进出状态实时监视;
(5)查询统计:历史事件存储,多种方式查询,报表自动生成;
(6)系统维护:系统管理员登录管理,历史数据备份及更新整理。
